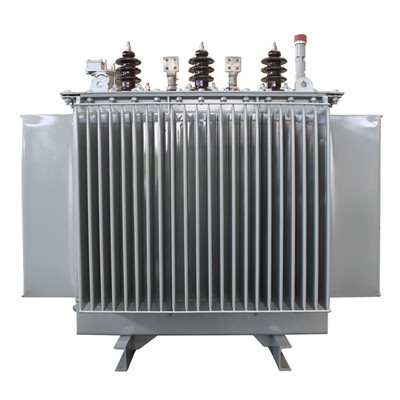

陜西油浸式變壓器鐵芯多點接地故障的危害與原因

1.鐵芯多點接地故障的危害
因?yàn)樽儔浩鞯拇怕凡糠质氰F芯，所以鐵芯在油浸變壓器安裝完畢以后，直接通過絕緣小套管接地的。變壓器在正常運行中時，交變磁場存在于繞組四周，低壓繞組與鐵芯、高壓繞組與低壓繞組、鐵芯與外殼等三組都因?yàn)殡姶鸥袘?yīng)的作用存在著寄生電容，這時鐵芯對地產生要懸浮點位，就需要帶電繞組通過寄生電容產生耦合作用。因?yàn)殍F芯與繞組的距離跟其他金屬構件與繞組的距離都是不一樣的，所以致使各構件之間存在著電位差，只有當兩點之間的電位差能夠擊穿其間的絕緣時，才會產生火花放電的現象, 不過這種放電并不能連續，因此如果長期下去會對固體絕緣與變壓器油都會造成一定的影響，但把外殼與鐵芯連接起來，使鐵芯與外殼等電位，沒有電位差就能消除這種現象。

但當鐵芯或其他金屬構件有兩點或多點接地時，接地點就會形成閉合回路，造成環流，就會引起局部過熱，導致油分解，絕緣性能就會下降，嚴重時，會使鐵芯硅鋼片燒壞，局部過熱擴大，形成惡性循環，造成變壓器燒損重大事故。因?yàn)?00kV 是大型油浸式變壓器，所以就更容易發生這種故障。

2.鐵芯多點接地故障的原因

因鐵芯如果有兩點或者兩點以上的點接地就會形成閉合回路，致使局部過熱，嚴重的會燒毀變壓器，而造成鐵芯多點接地故障的原因有以下幾點：

（1）鐵芯絕緣如果受潮或損壞，就會導致鐵芯高阻多點接地。

（2）穿芯螺栓鋼座套如果過長就會與硅鋼片短接。

（3）有時候安裝時如果疏忽就會使鐵芯碰夾件或者碰殼。

（4）加工工藝和設計如果不合格就會使接地片造成短路。

（5）潛油泵軸承磨損產生的金屬粉末，如果不清理就會形成橋路，造成鐵軛與箱底多點接地。

（6）在制造過程中如果雜質清理不徹底，一些導電微粒使鐵芯與外罩或拉帶短路。

（7）主變內如果存在金屬異物和鐵芯工藝產生的毛刺、鐵銹與焊渣等因素引起接地。

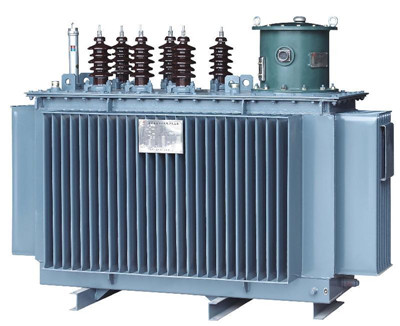

陜西油浸式變壓器鐵芯多點接地故障的檢測

1. 變壓器油色譜跟蹤試驗分析

陜西油浸式變壓器內部是否正?；虼嬖诠收?，常用變壓器油色譜跟蹤試驗分析，以此來查明原因。

2. 測量接地線有無電流

陜西油浸式變壓器鐵芯多點接地故障很容易出現一種假象，那就是有時候變壓器鐵芯在碰到上夾件而造成多點接地故障時，接地電流只存在于鐵芯夾件的內部，而鐵芯接地引出線中并沒有電流流過。因此，變壓器鐵芯的外引接地套管的接地線上是否有電流通過可以用鉗形電流表來檢查。因?yàn)樵谝话闱闆r下，變壓器鐵芯的接地電流都在mA 級別，小于,0.3A 的，但地線上故障電流就有可能會達到17-25A ，鐵芯主磁通周圍會出現匝內有環流流過的短路匝。所以只要測量接地引線中有無電流，就可以判斷出變壓器鐵芯多點接地故障是否在變壓器鐵芯中出現。
