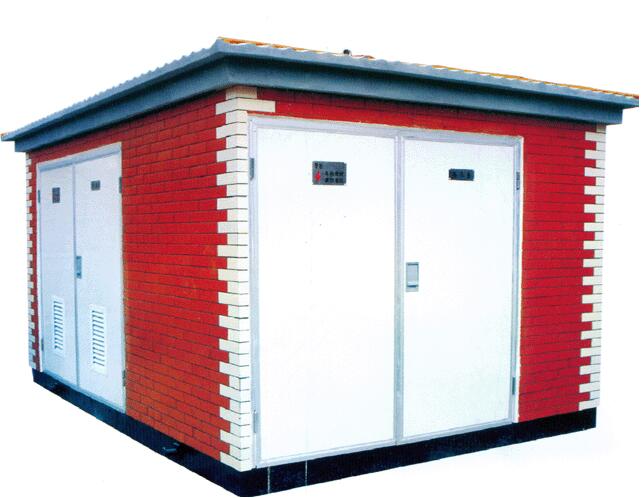

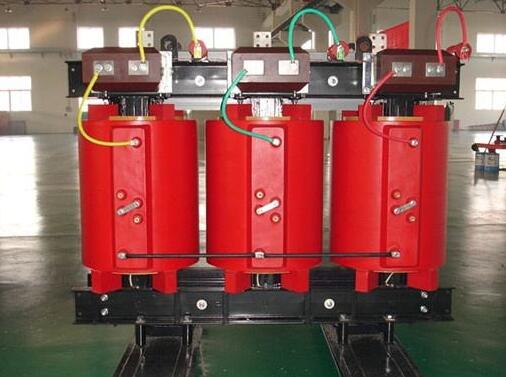

變壓器不管是哪種他的開關電源如果發出刺耳的響聲，那么，需要我們重視起來，陜西箱式變電站,陜西干式變壓器,陜西油浸式變壓器等都會存在這樣的問題。

變壓器嘯叫的原理

變壓器的嘯叫聲主要是由于變壓器的激磁成分中含有低頻振蕩，使得磁芯的磁分子在這個低頻磁場下運動，產生機械振動，從而引起周圍空氣的振動。由于人耳的可聞頻率大約在20Hz到20kHz，如果這個空氣的振動在此范圍內，較終傳到人耳朵而被聽見。

變壓器嘯叫的原因

開關電源變壓器發生嘯叫的原因主要有四個方面：變壓器的工藝問題、變壓器的環路問題、變壓器的鐵心問題以及開關電源的負載問題，下面一一分析。

(1)變壓器的工藝問題

①浸漆烘干不到位，導致磁芯不牢固引起機械振動而發出響聲;

②氣隙的長度不適合，導致變壓器的工作狀態不穩定而發出響聲;

③線包沒有繞緊也可能導致響聲;

④磁芯組合有氣隙存在，高頻時引起空氣振動而發出響聲(變壓器如果經過真空全浸,一般不會發聲)。

(2)變壓器的環路問題

變壓器的環路問題即指變壓器的環路發生振蕩從而引起變壓器發生嘯叫。

①電路板布線不當，從而造成干擾引發振蕩，導致響聲;

②反饋回路參數設置不當，導致環路不穩定以致產生振蕩而發出響聲;

③環路中元器件的質量問題，如輸入濾波電容容量不足，輸出整流快恢復二極管質量不好，功率MOS管質量不好，RCD反沖吸收回路的高壓電容或二極管質量不好等等，這些問題都有可能導致震蕩而引起響聲。

(3)變壓器的鐵心問題

變壓器鐵心發生飽和時，線圈中電流增大，變壓器發熱并產生自激震蕩，線圈的振蕩引起周圍空氣的振動從而發出響聲。

(4)開關電源的負載問題

①開關電源在空載或輕載的情況下，在某些工作點處會發生振蕩現象，表現為變壓器的嘯叫和輸出的不穩定。

發生這種現象是由于空載/輕載時，開關瞬時開通時間過大從而造成輸出能量太大，進而電壓過沖也很大，需要較長的時間去恢復到正常電壓，因此開關需停止工作一段時間，這樣開關就工作于間歇性工作模式，使變壓器發生較低頻率(有規律的間歇性全截止周期或占空比劇烈變化的頻率)的振動。

問題已經闡述清楚了，大家是不是就豁然開朗了呢，西安勝鑫變壓器有限公司專業從事變壓器的安裝以及加工，歡迎您的咨詢。
